ERD (Entity Relationship Diagram) dan UML (Unified Modeling Language)

Materi Dasar ERD dan UML


BAGIAN A — ERD (Entity Relationship Diagram)

1️⃣ Apa itu ERD?

ERD (Entity Relationship Diagram) adalah diagram yang digunakan untuk merancang struktur database.

👉 Gambaran sederhananya, ERD itu seperti peta hubungan data.

Visual Imajinatif ERD:

+---------+       +-----------+
|  SISWA  | ----- |   KELAS   |
+---------+       +-----------+
| nis     |       | id_kelas  |
| nama    |       | nama      |
+---------+       +-----------+

Kotak = data, garis = hubungan


2️⃣ Komponen Utama ERD

1. Entity (Entitas)

Entity adalah objek utama yang menyimpan data.

Visual Entity:

+---------+
|  SISWA  |
+---------+

2. Attribute (Atribut)

Atribut adalah informasi detail milik entity.

Visual Attribute di dalam Entity:

+---------+
|  SISWA  |
+---------+
| id      |
| nama    |
| alamat  |
+---------+

3. Primary Key (PK)

Primary Key adalah penanda unik.

Visual PK:

+---------+
|  SISWA  |
+---------+
| *id     |  ← Primary Key
| nama    |
+---------+

4. Relationship (Relasi)

Relasi menunjukkan hubungan antar entity.

Visual Relasi:

SISWA ---- mengikuti ---- MATA_PELAJARAN

3️⃣ Jenis Relasi ERD

One to One (1:1)

SISWA ||----|| KARTU_PELAJAR

One to Many (1:N)

GURU ||----< KELAS

Many to Many (M:N)

SISWA >----< MATA_PELAJARAN

Referensi tambahan bisa diakses : https://medium.com/@fahmisyaifudin35/relasi-tabel-database-one-to-one-one-to-many-many-to-many-44010f703f57


4️⃣ Langkah Membuat ERD

Step 1: Tentukan Entity

[SISWA] [GURU] [KELAS]

Step 2: Tambahkan Atribut

SISWA (id, nama)

Step 3: Tentukan Relasi

SISWA >----< MAPEL

JENIS ERD BERDASARKAN NOTASI

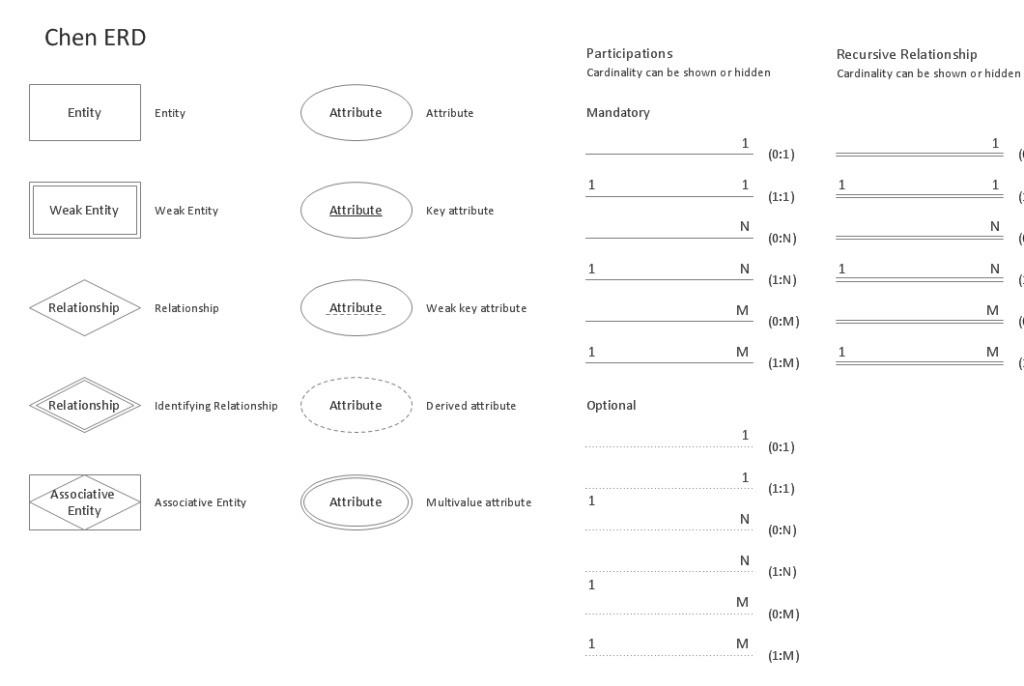

1. ERD Notasi Chen

Notasi Chen adalah model ERD klasik dan sering dipakai untuk pembelajaran.

Ciri-ciri:

  • Entity → Persegi panjang
  • Attribute → Oval
  • Relationship → Belah ketupat
  • Relasi ditulis terpisah

Kelebihan:

  • Sangat jelas untuk pemula
  • Mudah dipahami secara konsep

Kekurangan:

  • Kurang praktis untuk langsung ke database

Referensi tambahan bisa diakses : https://www.studipedia.net/2020/06/pembahasan-lengkap-diagram-hubungan-entitas.html


2. ERD Notasi Crow’s Foot (Kaki Gagak)

Notasi ini paling sering digunakan dalam perancangan database modern.

Ciri-ciri:

  • Relasi ditunjukkan dengan simbol kaki gagak
  • Langsung menunjukkan kardinalitas (1, N)
  • Entity berisi atribut langsung

Kelebihan:

  • Lebih praktis
  • Mudah diterjemahkan ke tabel database

Kekurangan:

  • Sedikit membingungkan untuk pemula awal

🔍 Perbandingan Chen vs Crow’s Foot

AspekChenCrow’s Foot
Cocok untukBelajar konsepImplementasi DB
BentukTerpisahRingkas
Tingkat detailTinggiPraktis


BAGIAN B — UML (Unified Modeling Language)

1️⃣ Apa itu UML?

UML (Unified Modeling Language) adalah bahasa visual standar untuk menggambarkan bagaimana sebuah sistem bekerja.

👉 Jika ERD fokus pada data, maka UML fokus pada alur, interaksi, dan struktur aplikasi.

Visual Imajinatif UML (Gambaran Umum):

[User] → [Sistem] → [Database]

2️⃣ Jenis-Jenis UML


1. Use Case Diagram

Use Case Diagram menunjukkan siapa yang menggunakan sistem dan apa yang bisa dilakukan.

Elemen:

  • Actor → pengguna sistem
  • Use Case → aktivitas sistem

Visual Imajinatif Use Case Diagram:

        +-------------------+
        |   Sistem Sekolah  |
        |-------------------|
        | (Login)           |
        | (Lihat Jadwal)    |
        | (Input Nilai)     |
        +-------------------+
          ^            ^
          |            |
       (Siswa)      (Guru)

2. Activity Diagram

Activity Diagram menggambarkan alur proses langkah demi langkah.

Contoh Proses Login:

Visual Imajinatif Activity Diagram:

[Mulai]
   |
[Input Username & Password]
   |
[Validasi]
   |Yes
[Dashboard]
   |
[Selesai]

3. Sequence Diagram

Sequence Diagram menunjukkan urutan komunikasi antar objek.

Visual Imajinatif Sequence Diagram:

Siswa      Sistem       Database
  |           |            |
  |--Login--> |            |
  |           |--Cek-->    |
  |           |<--OK--     |
  |<--Hasil-- |            |

4. Class Diagram

Class Diagram menunjukkan struktur kelas dalam program.

Elemen Class:

  • Nama Class
  • Atribut
  • Method

Visual Imajinatif Class Diagram:

+-------------------+
|       Siswa       |
+-------------------+
| id_siswa          |
| nama              |
| kelas             |
+-------------------+
| login()           |
| lihatJadwal()     |
+-------------------+

Referensi tambahan bisa diakses : https://www.dicoding.com/blog/apa-itu-uml


3️⃣ Langkah Membuat UML

Step 1: Tentukan Tujuan Diagram

Apakah untuk:

  • Alur proses?
  • Interaksi pengguna?
  • Struktur program?

Step 2: Pilih Jenis UML

KebutuhanDiagram
Fitur sistemUse Case
ProsesActivity
InteraksiSequence
Struktur kodeClass

Step 3: Buat Diagram Sederhana

Mulai dari:

  • Actor utama
  • Proses inti

PERBEDAAN ERD vs UML

AspekERDUML
FokusDatabaseSistem Aplikasi
Digunakan olehDatabase DesignerDeveloper
BentukData & RelasiProses & Struktur

ANALOGI + GAMBARAN VISUAL DI SETIAP MATERI

Bagian ini menambahkan gambaran visual (deskriptif) agar kita mudah membayangkan bentuk diagram sebelum menggambar.


Gambaran ERD (Visual Imajinatif)

Bayangkan kotak-kotak data yang saling terhubung:

[SISWA] —— mengikuti —— [MATA PELAJARAN]
   |                         |
 id_siswa                 id_mapel
 nama                     nama_mapel

👉 Kotak = Entity, garis = Relationship, isi = Attribute


Gambaran UML (Visual Imajinatif)

Bayangkan papan alur kegiatan:

(Siswa) → (Login) → (Lihat Jadwal)

Atau struktur kelas seperti kartu identitas:

+----------------+
|     Siswa      |
+----------------+
| id_siswa       |
| nama           |
+----------------+
| login()        |
| lihatJadwal()  |
+----------------+

STUDI KASUS

Studi Kasus: Sistem Akademik Sekolah

Deskripsi Masalah

Sekolah ingin membangun sistem untuk:

  • Mengelola data siswa dan guru
  • Mengatur kelas
  • Mencatat mata pelajaran yang diikuti siswa

Buat ERD menggunakan software draw.io atau https://app.diagrams.net


A. STUDI KASUS ERD

1️⃣ Identifikasi Entity

  • Siswa
  • Guru
  • Kelas
  • MataPelajaran
  • Jadwal

2️⃣ Tentukan Atribut

Siswa: id_siswa, nama, alamat
Guru: id_guru, nama_guru
Kelas: id_kelas, nama_kelas
MataPelajaran: id_mapel, nama_mapel
Jadwal: id_jadwal, hari, jam


3️⃣ Tentukan Relasi

  • Guru mengajar Kelas (1:N)
  • Kelas memiliki banyak Siswa (1:N)
  • Siswa mengikuti MataPelajaran (M:N)

Untuk M:N diperlukan tabel penghubung


4️⃣ ERD Versi Crow’s Foot (Deskriptif)

  • Siswa (PK: id_siswa)
  • MataPelajaran (PK: id_mapel)
  • Siswa_Mapel (id_siswa, id_mapel)

B. STUDI KASUS UML

1️⃣ Use Case Diagram

Actor:

  • Admin
  • Guru
  • Siswa

Use Case:

  • Login
  • Input Data
  • Lihat Jadwal
  • Input Nilai

2️⃣ Activity Diagram (Login)

Alur:
Mulai → Input Username & Password → Validasi → Dashboard


3️⃣ Sequence Diagram (Input Nilai)

Guru → Sistem → Database → Sistem → Guru


4️⃣ Class Diagram (Sederhana)

Class Siswa

  • id_siswa
  • nama
  • alamat
  • simpan()

Class Guru

  • id_guru
  • nama
  • inputNilai()
